Silverstone RGB

Silverstone RGB setzt neue Maßstäbe in der ophthalmologischen Bildgebung – es kombiniert Ultraweitwinkel-Bildgebung (UWF) mit fortschrittlicher Swept-Source-OCT und bietet neun verschiedene Bildgebungsmodalitäten in einem einzigen Gerät. Die Bildgebungsmodalitäten und Bildanzeigeoptionen werden im Folgenden näher beschrieben.

Silverstone

Silverstone OCT

Silverstone RGB ist die nächste Generation unserer  führenden Bildgebungsplattform und unser bislang fortschrittlichstes Gerät zur Netzhautbildgebung. Silverstone RGB erzeugt in weniger als einer halben Sekunde und mit nur einer Aufnahme ein 200°-Bild der Netzhaut mit unvergleichlicher Klarheit und ermöglicht optomap-gesteuertes SS-OCT-Scannen über die Netzhaut bis in die äußerste Peripherie. Mit Silverstone RGB sehen Sie nicht nur die Netzhaut – Sie sehen sie wie nie zuvor.

Silverstone RGB bietet folgende Vorteile:

    • Neun Bildgebungsmodalitäten und UWF mit integriertem Swept-Source-OCT erleichtern eine detaillierte Untersuchung der Retina vom Glaskörper bis zur Sklera.
    • UWF-geführtes Swept-Source-OCT zur Erkennung von Pathologien überall auf dem gesamten optomap Bild
    • 1050-nm-OCT-Lichtquelle, ermöglicht eine tiefere Gewebedurchdringung für eine deutliche, detaillierte Darstellung der Aderhaut.
    • 4-in-1 Color Depth Imaging™ Tiefendarstellung liefert wichtige klinische Daten von der Netzhautoberfläche bis zur Aderhaut.

Technische Spezifikationen

Bildgebungsmodalitäten

optomap farbe rgb (roter, grüner und blauer Laser)
optomap farbe rg (roter und grüner Laser)
optomap sensorische Netzhaut (grüner Laser)
optomap Aderhaut (roter Laser)
optomap grün af  (grüner Laser): Autofluoreszenz
optomap blau af (blauer Laser): Autofluoreszenz
optomap fa: Fluoreszein
optomap icg (Infrarot): Indocyaningrün Angiographie
Swept-Source Optische Kohärenztomographie (OCT)

Auflösung

optomap plus: 14 μm
optomap: 20 μm

Wellenlängen

Roter laser: 635 nm
Grüner laser: 532 nm (für af )
Blauer laser: 488 nm (für fa)
Infrarot: 802 nm (für icg)

Belichtungszeit

unter 0,4 Sek.

OCT-Bildgebung

Signaltyp: Optische Streuung durch Gewebe
Signalquelle: Swept-Source-OCT, Wellenlänge 1050 nm
Optische Leistung: Laserschutzklasse-1 nach IEC/EN60825-1:2014 (2007)
Typische axiale Auflösung: <7 μm
Transversale Auflösung: <20 μm (im Gewebe)
Scanners: Galavanometrisch mit X, Y Spiegeln
Scan Tiefe: Bis zu 2,5 mm

OCT Charakteristika

Swept-Source-OCT
A-Scan rate bis zu 100.000 Scans/Sekunde

OCT Scan Typen

Linienscan
Volumenscan
Hochauflösender Volumenscan

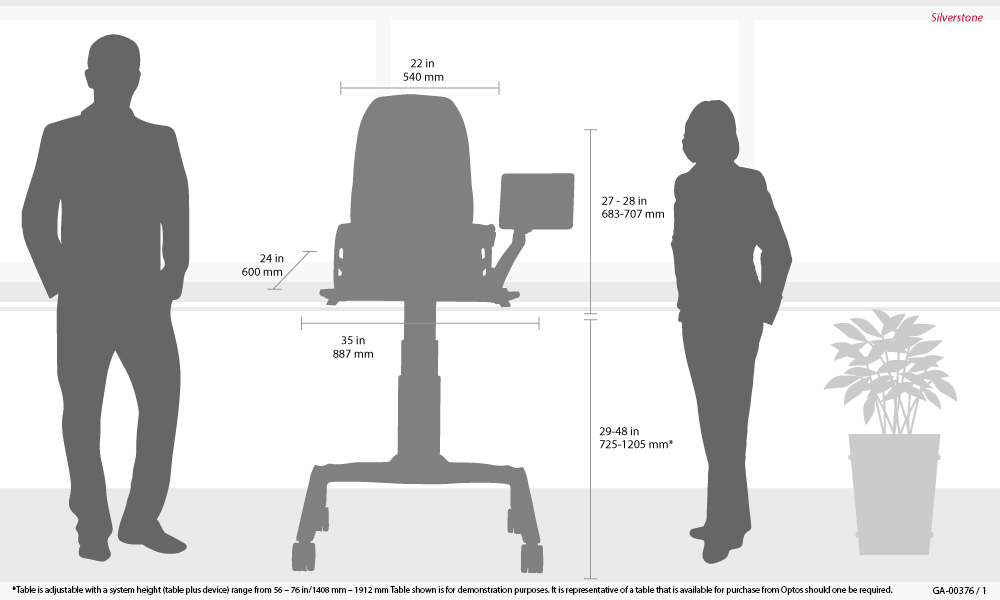

Maße

Breite: 540 mm
Tiefe: 570 mm (inklusive Kinnstütze)
Höhe: 683 – 707 mm
