MonacoPro

MonacoPro ist die einzige UWF-Bildgebung mit integriertem SD-OCT, die Augenärzte dabei unterstützt, ihre klinischen Untersuchungen und die Wirtschaftlichkeit ihrer Praxis zu verbessern. Bildmodalitäten und Darstellungsoptionen sind unten aufgeführt.

MonacoPro bietet Ihnen faszinierende neue Möglichkeiten, Ihre klinischen Untersuchungen zu vervollkommnen. Als einzige Ultra-Weitwinkel- Bildgebung der Netzhaut mit integriertem SD-OCT liefert Ihnen MonacoPro ein 200° optomap-Bild in weniger als ½ Sekunde und erstellt zudem 40°-OCT-Querschnittsaufnahmen von Netzhautstrukturen. MonacoPro ermöglicht eine schnelle multimodale Bilderfassung mit Farb-, Autofluoreszenz- und OCT-Scans für beide Augen in nur zwei Minuten.

MonacoPro bietet folgende Vorteile:

• UWF mit integriertem OCT spart Zeit, Platz und minimiert Patientenbewegungen von Gerät zu Gerät
• OCT des zentralen Pols ermöglicht eine umfassende multimodale Bildgebung
• optomap-Bilder und OCT-Scans werden korreliert, um die Befundung zu erleichtern
• Farb-, AF- und OCT-Aufnahmen werden in einer einzigen, umfassenden Ansicht angezeigt.

Technische Spezifikationen

Bildgebungsmodalitäten

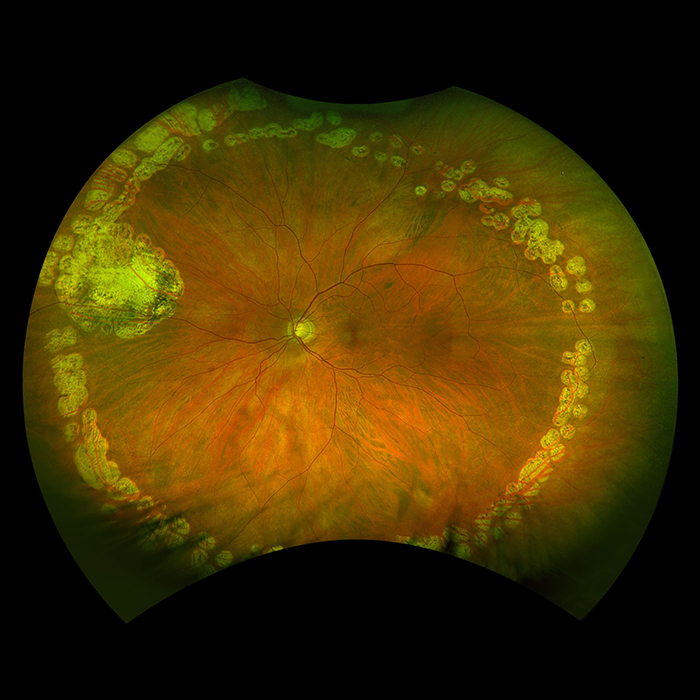

optomap farbe rg und optomap plus (Rot und Grün Laser):

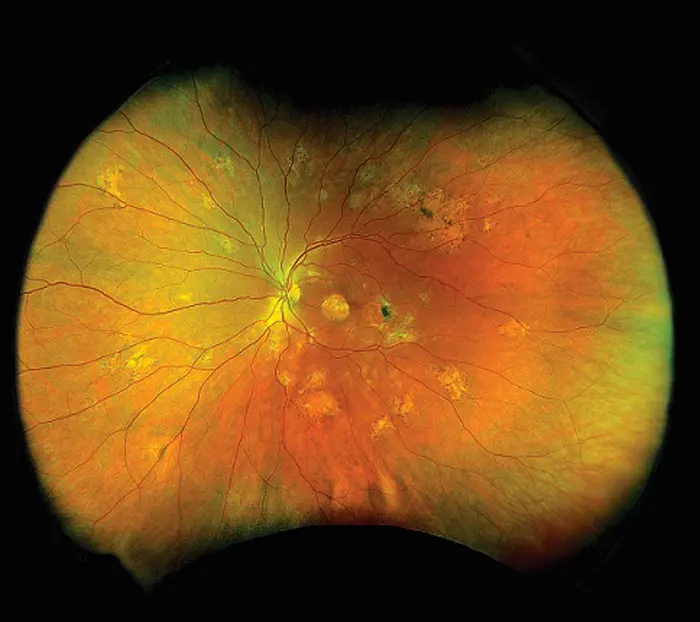

Farbkomposit

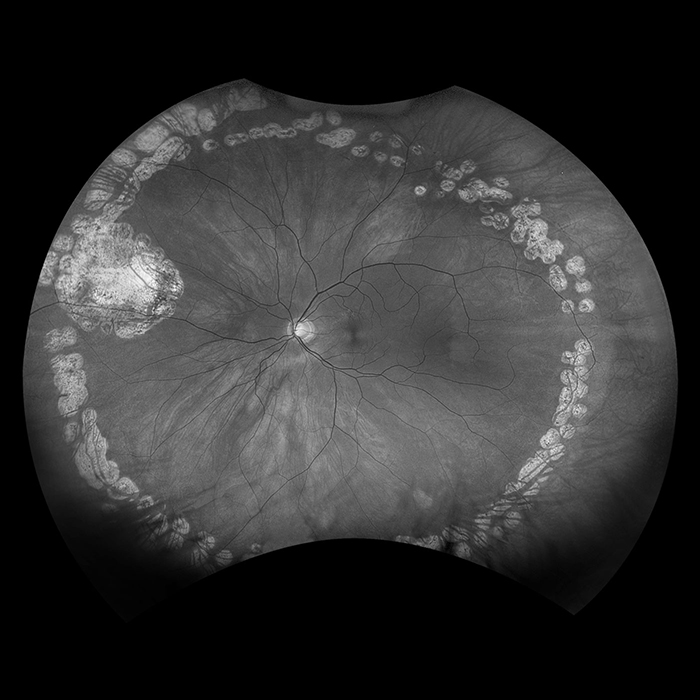

Grünlaser-Darstellung

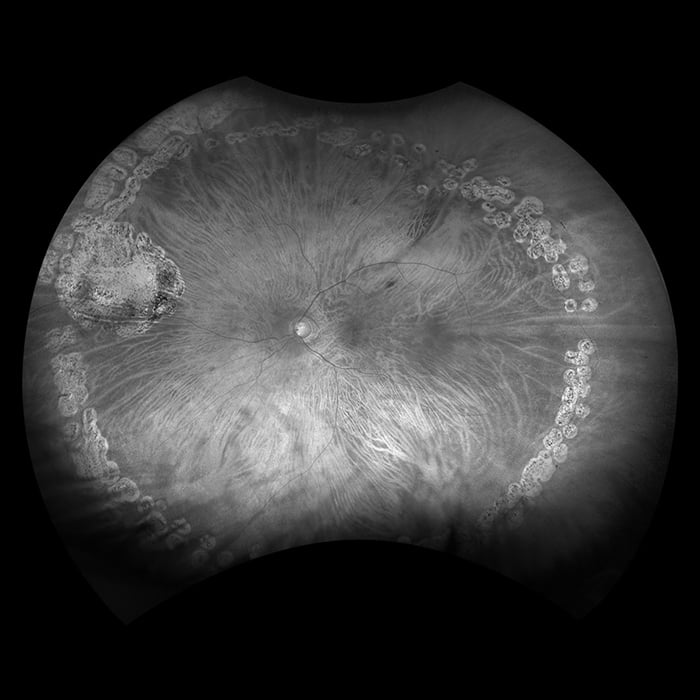

Rotlaser-Darstellung

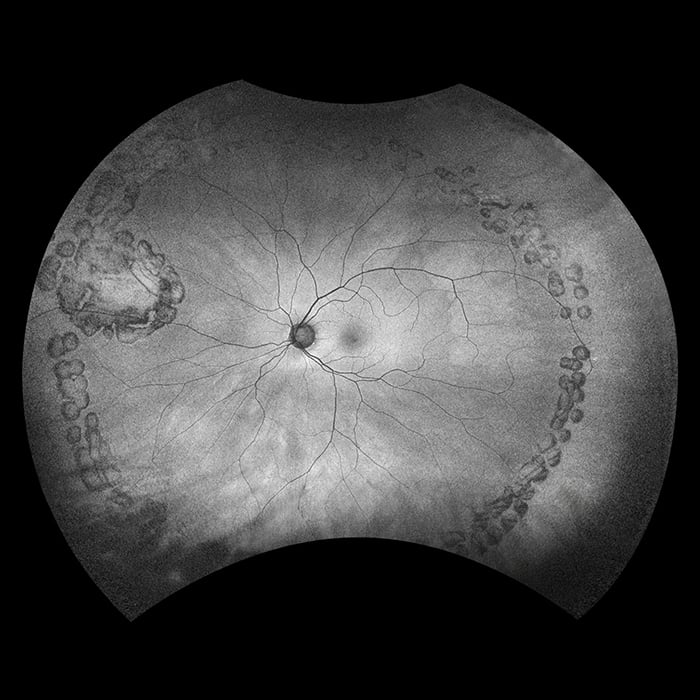

optomap af (grüner Laser): Autofluoreszenz
Optische Kohärenztomographie (OCT)

Auflösung

optomap plus: 14 μm
optomap: 20 μm

Wellenlängen

Roter Laser: 635 nm
Grüner Laser: 532 nm (for af )

Belichtungszeit

Weniger als 0,4 Sekunden

Tomographische Bildgebung

Signaltyp: Optische Streuung vom Gewebe
Signalquelle: Super-Lumineszenzdiode (SLD) 840 nm
Optische Leistung: Laserschutzklasse-1 nach IEC/EN60825-1:2014
Typische axiale Auflösung: < 10 µm (im Gewebe); < 6 µm auf digitalem Bildschirm
Transversale Auflösung:20 µm (im Gewebe)
Scanner : Galavanometrisch mit X, Y Spiegeln
Scan Tiefe: Bis zu 2.5 mm

OCT Charakteristika

Spektral-Domänen OCT
A-Scan Rate bis zu 70. 000 Zyklen/Sekunde
Aktives Eye Tracking
Automatische Scan Positionierung

OCT Scan Typen

Linien Scan
Raster Scan
Netzhaut Topographie Scan
Papillen Topographie Scan
Retinale Nervenfaserschicht (RNFL) Scan

Maße

Breite: 550 mm
Tiefe: 500 mm
Höhe: 650 mm
